X-VKA

SX3 KFS KAT 2 und 2-3 /

SPLINT-WELTNEUHEIT

Der erste und einzige Sicherheitsklappsplint für Fangschalen, weltweit!

SX3 KFS 11,5x52mm

Größen:

11,5x52 mm

Weitere Größen auf Anfrage.

SX3 KFS KAT 2 und 2-3, vergütet

Beschreibung

Der SIMTECX SX3 KFS KAT 2 und 2-3 Funktions-Klappsplint mit 3-facher Sicherheit dient als Sicherungselement (Bolzensicherung) im Maschinen- und Fahrzeugbau.

Dieser Klappsplint vereint drei entscheidende und dauerhaft gleichbleibende Sicherheits-Funktionen in seinem Bolzenkopf.

Durch die patentierte Bolzenkopf-/Federring-Konstruktion wird der Federring im geöffneten wie im geschlossenen Zustand in der Nut des Bolzenkopfes gehalten. In der Offenstellung ist ein ungewolltes nach hinten oder nach vorne Klappen ausgeschlossen. Im geschlossenen Zustand ist nur ein vom Anwender gewolltes Öffnen möglich.

Daraus ergeben sich drei wesentliche Vorteile für jeden Anwender

--> kein selbsttätiges Öffnen

--> kein selbsttätiges Schließen

--> kein Verlieren des Klappsplints

SX3 KFS geschlossen seitlich

SX3 KFS KAT 2 und 2-3, vergütet

Technische Daten

Bolzenkopf (alle Angaben in mm)

Größe

11,5 x 52 KFS

Bolzenkopf

22,65  x 12,85  x 16,85

ø Federring

4,0

Bolzen

Legierung:

Galvanisch verzinkt:

Farbe:

Stahl:

Verzinkung (silber-bläuchlich irisierend)

8-12 µ Cr(VI)-frei, Passivierung

transparent (silber) versiegelt

Vergütungsstahl. Diese Stahlart wird für hoch beanspruchte Bauteile eingesetzt, bei denen es besonders auf die Kombination von hoher Festigkeit und Verschleißfestigkeit mit Zähigkeit ankommt.

Federring (Federstahl)

Durchmesser:

Galvanisch verzinkt:

Legierung:

Farbe:

Passend auf Wellendurchmesser.

siehe oben ø Federring

8-12 µ

Zink-Nickel Cr(VI)-frei

schwarz

Größenangaben (alle Angaben in mm)

Größe              ø Welle

11,5 x 52              46 = passgenau; andere ø ebenfalls möglich!



siehe Movie

"SX3 auf allen Loch-/Wellendurchmessern zuhause!"

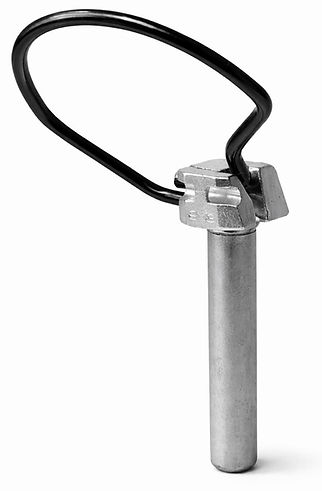

SX3 KFS geöffnet

SX3 KFS KAT 2 und 2-3, vergütet

Diverses

Der SX3, ein Produkt - 100% MADE IN GERMANY -.

Die komplette Entwicklung und Fertigung des

Bolzens/Federrings wird in Deutschland vollzogen.



Der Präzisions-Bolzen bietet höchste Sicherheit gegen das selbsttätige Öffnen des Federringes. Durch die Wahl des Vergütungsstahls, bekommt der speziell entwickelte Bolzenkopf sowie auch der Bolzenschaft außen seine hohe Festigkeit und Verschleißfestigkeit und im Stahlkern seine erforderliche Zähigkeit.

Der Federring ist aus einem speziell gefertigten Federstahldraht. Die einzigartig entwickelte Form des Federrings rastet in der Nut im Bolzenkopf ein und bietet höchste Sicherheit gegenüber unbeabsichtigtem Öffnen und Schließen.

Dauertests haben gezeigt, daß der Splint selbst nach mehreren tausend Schließ- und Öffnungsvorgängen eine gleichbleibende Sicherheit gewährleistet. Der Federring weist keinerlei Ermüdung auf und wird noch genauso wie zu Beginn in der Nut gehalten.

Der Bolzenkopf weist eine dritte Bohrung zur Aufnahme einer Sicherungskette oder Sicherungsschnur auf.

SX3 KFS mit Flagge

SX3 KFS KAT 2 und 2-3, vergütet

Pflege und Wartung

Der SX3 ist unter extremsten Bedingungen einsetzbar!



Um langfristig eine optimale und gleichbleibende Qualität garantieren zu können, sollte man hin und wieder etwas Öl oder Kriechöl in die beiden Bohrungen geben. Fertig!

VERKAUFSUNTERSTÜTZUNG (für Händler)

X-VKA vorne
Kurzinfo Titelbild

SX3 X-Verkaufsaufsteller (X-VKA)

Testaufsteller für Ihre Kunden inkl. Flyer und Aufhänger für verschiedene Größen

Lassen Sie Ihre Kunden entscheiden!



Mit dem X-Verkaufsaufsteller hat Ihr Kunde die Möglichkeit den SX3 direkt bei Ihnen vor Ort auszuprobieren.



An der vormontierten Welle mit einer linken und rechten Bohrung von 8 mm Durchmesser kann der SX3 8x42 mm oder kleiner auf Herz und Nieren getestet werden.

Sollte der Kunde fragen haben, können Sie ihm praxisnah zur Seite stehen.

SX3 Kurzinfo

Handhabung und Vorteile sowie alle Produzenten

MADE IN GERMANY

Geben Sie dem Kunden eine Anleitung an die Hand!



Die Kurzinfo erklärt die genaue Handhabung, die Vorteile sowie den Nutzen für den Kunden.

Somit erklärt sich der SX3 von selbst!

Möchten Sie dem Kunden noch mehr Informationen an die Hand geben, dann verweisen Sie ganz einfach auf folgenden Link:
